Что такое витая пара (LAN-кабель)

Часто возникают вопросы относительно того, что собой представляет витая пара. Кабель "витая пара"является одним из видов кабеля, который использует изолированные проводники, скрученные попарно. Данный тип кабеля широко применяется в телекоммуникационной сфере. Кабель является основным элементом кабельных систем структурированного типа.

Название кабеля исходит из использования в кабеле скрученных проводников. Скручивание проводников дает возможность уменьшить степень влияния электромагнитных помех.

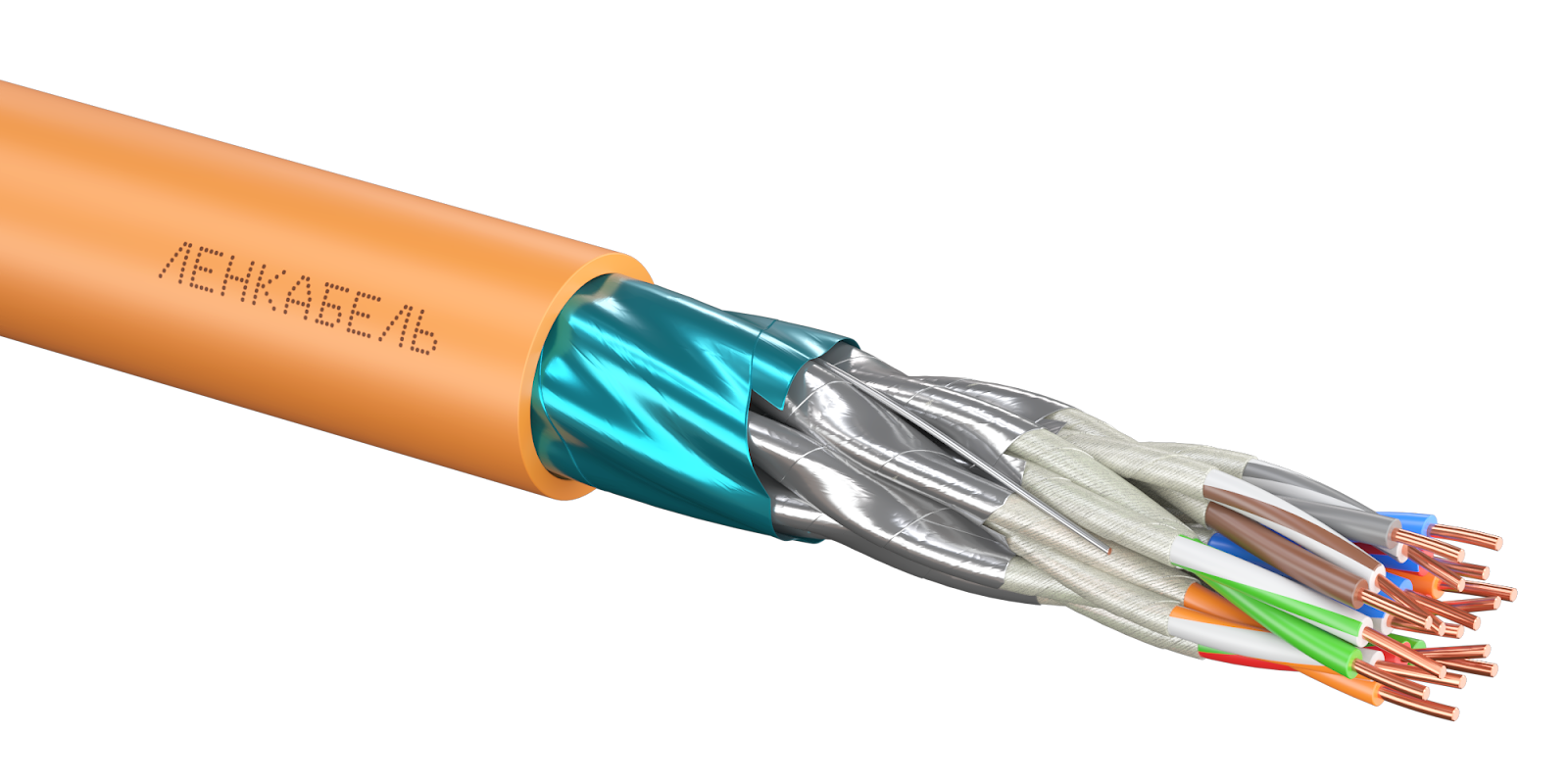

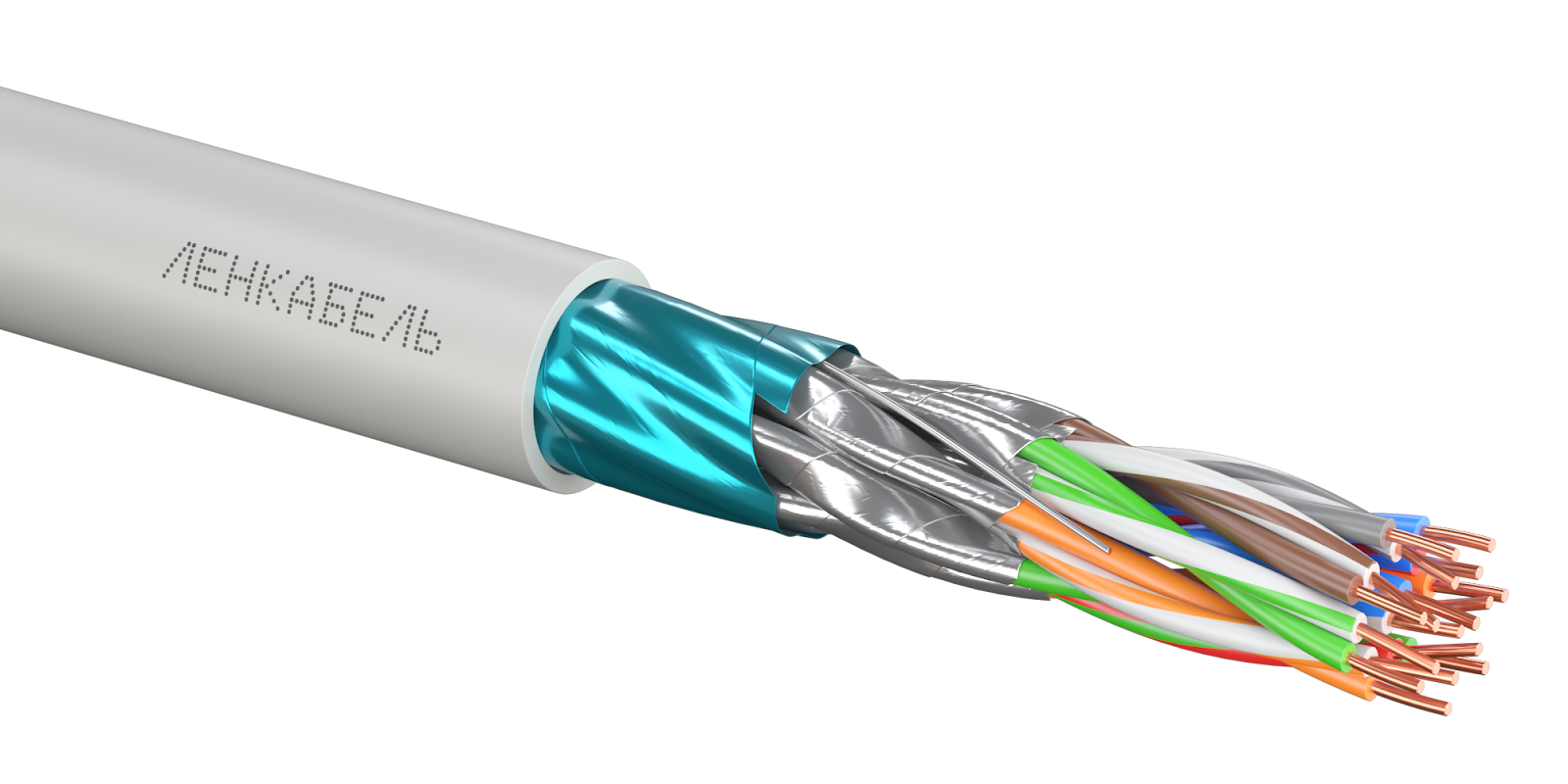

Для избежания помех часто используют экранирование кабелей. Выделяют два вида кабелей: экранированные и неэкранированные. На кабеле указана маркировка, где указана степень экранирования "витой пары".

Особенности маркировки кабелей

При выборе кабеля "витой пары" потребитель сталкивается со специальной маркировкой.
Каждая ее

 часть отвечает за технические характеристики кабеля. Например, одна часть может говорить о том, что кабель экранирован. К примеру, есть такой продукт, как “Кабель UTP cat. 5Е CCA”. Каждая аббревиатура в маркировке имеет свое значение и полезно знать и разбираться во всех обозначениях, указанных на кабеле.

Среди основных обозначений можно выделить следующие:

• TP – витая пара по типу скрутки;

• U – отсутствие специального защитного экрана;

• F – использование фольги в виде экрана;

• S – использование проволочной оплетки в виде экрана.

Маркировка на кабели имеет определенные комбинации обозначений, которые пишутся в конкретном порядке, например XX/YZZ. В таком случае “XX” означает общий кабельный экран, а символ “Y” - экран для всякой пары. “ZZ” является маркером типа проводной скрутки.

Категории витой пары (LAN-кабель)

Сегодня выделяют десять основных категорий данного типа кабеля. Каждый из них обладает своими специфическими особенностями. Ключевым отличием является полоса пропускания кабеля. Она играет роль определяющего фактора для обеспечения скорости трансляции данных. От нее также зависит вероятность употребления специальных технологий сетей.

Скорость передачи данных бывает различной. Благодаря этому всегда можно выбрать наилучший вариант для сети.

• Скорость первой категории составляет до 56 Кбит/с;

• Вторая категория - до 4 Мбит/с;

• Третья - до 10 Мбит/с;

• Четвертая - до 16 Мбит/с;

• Пятая - до 100 Мбит/с при применении двух пар;

• Пять Е (5е) - до 1 Гбит/с (частотный диапазон до 100 Мгц);

• Шестая - до 10 Гбит/с (частотный диапазон 250 Мгц);

• Шестая А (6А) - до 10 Гбит/с (частотный диапазон до 500 Мгц);

• Седьмая - до 10 Гбит/с (частотный диапазон до 600 Мгц);

• 7А - до 10 Гбит/с (частотный диапазон до 1 Ггц);

• 8.1 - до 25 Гбит/с (частотный диапазон до 2 Ггц);

• 8.2 - до 40 Гбит/с (частотный диапазон 2 Ггц);

Также, существуют подкатегории, которые могут обладать разной скоростью и прочими техническими характеристиками. Сейчас во время прокладки ЛВС чаще всего применяются кабели пятой категории. Например, кабель категории 8.1 и 8.2 позволяют создавать каналы длинной только 28-32 метра.

Материал кабеля

Самый распространенный тип витой пары -  UTP CCA. Кабель UTP CCA имеет жилу из алюминия с покрытием из меди (Cu). Кабели CCA проходят по нормам 5-й категории за счет поверхностного эффекта.  В изделиях категории шесть или семь принято использовать только лишь медный проводник.

При выборе кабеля очень важно обращать внимание на материал, из которого изготовлен проводник. Медь является оптимальным материалом для изготовления кабеля, но дорогим. Но в этом случае лучше не экономить, и лучше сразу выбрать надежный кабель.

Качественный кабель от проверенного производителя - это правильный выбор, который поможет избежать ряд проблем при монтаже.
